LV-SEVEN

Помогает смотреть под ноги

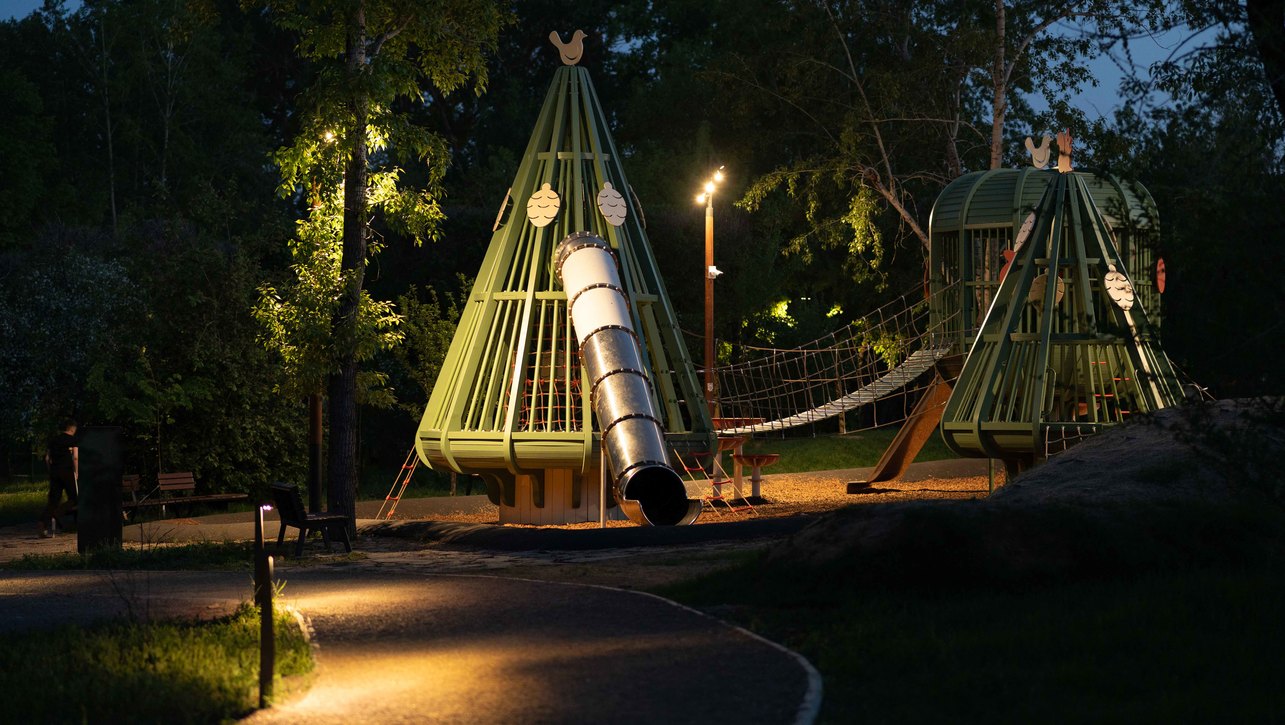

Светильники серии LV-SEVEN используются как элементы локальной уличной подсветки: задают объем пространства, выполняют навигационную функцию, акцентируют внимание на зонах отдыха и элементах благоустройства. Версия из нержавеющей стали подходит для проектов с повышенными требованиями к устойчивости от коррозии. Их высота варьируется в пределах от 0,8 до 1,1 м, мощность – от 5 до 7 Вт. Акриловые линзы формируют пучок света таким образом, что даже при небольшой высоте болларда пятно засветки становится максимально ярким и широким. Форма светильника LV-SEVEN делает его оптимальным вариантом для освещения пешеходных дорожек.

Свет для города

Мощность 5-7 Вт

Защита светильника от внешней среды — IP66

Сеть питания 230 В

Диапазон рабочих температур: от -40°С до +45°С

Вариативность

Материал LV-SEVEN

Сталь

Нержавеющая сталь (SST)

+Поможем подобрать материал LV-SEVEN к вашему проекту

Стандартный цвет

RAL 7040 (серое окно)

RAL 7021 (чёрно-серый)

RAL 9005 (чёрный янтарь)

+Покрасим светильник в любой цвет из палитры RAL Classic

КСС LV-SEVEN

ST-4B

ST-SCL

+Поможем подобрать оптику для вашего проекта

Модели серии LV-SEVEN

Весь каталог

вид

название

размер

масса

мощность

световой поток

LV-SEVEN x4 H800 VHE

Высота 800 мм

5 кг

5 Вт

650 — 700 лм

	LV-SEVEN x4 VHE
Потребляемая мощность	5 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	650 лм	675 лм	700 лм

Файлы для скачиванияФото Чертеж

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-SEVEN x4 SST H800 VHE

Высота 800 мм

5 кг

5 Вт

650 — 700 лм

	LV-SEVEN x4 SST* VHE
Потребляемая мощность	5 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	650 лм	675 лм	700 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера
* SST - Stainless Steel (нержавеющая сталь)

LV-SEVEN x4 H1100 VHE

Высота 1100 мм

6,5 кг

5 Вт

650 — 700 лм

	LV-SEVEN x4 VHE
Потребляемая мощность	5 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	650 лм	675 лм	700 лм

Файлы для скачиванияЧертеж

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-SEVEN x4 SST H1100 VHE

Высота 1100 мм

6,5 кг

5 Вт

650 — 700 лм

	LV-SEVEN x4 SST* VHE
Потребляемая мощность	5 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	650 лм	675 лм	700 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера
* SST - Stainless Steel (нержавеющая сталь)

LV-SEVEN x4 H800 HE

Высота 800 мм

5 кг

7 Вт

875 — 945 лм

	LV-SEVEN x4 HE
Потребляемая мощность	7 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	125 лм / Вт	130 лм / Вт	135 лм / Вт
Световой поток светильника¹	875 лм	910 лм	945 лм

Файлы для скачиванияЧертеж

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-SEVEN x4 SST H800 HE

Высота 800 мм

5 кг

7 Вт

875 — 945 лм

	LV-SEVEN x4 SST* HE
Потребляемая мощность	7 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	125 лм / Вт	130 лм / Вт	135 лм / Вт
Световой поток светильника¹	875 лм	910 лм	945 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера
* SST - Stainless Steel (нержавеющая сталь)

LV-SEVEN x4 H1100 HE

Высота 1100 мм

6,5 кг

7 Вт

875 — 945 лм

	LV-SEVEN x4 HE
Потребляемая мощность	7 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	875 лм	910 лм	945 лм

Файлы для скачиванияЧертеж

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-SEVEN x4 SST H1100 HE

Высота 1100 мм

6,5 кг

7 Вт

875 — 945 лм

	LV-SEVEN x4 SST* HE
Потребляемая мощность	7 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	3000 К	4000 К	5000 К
Светоотдача светильника¹	130 лм / Вт	135 лм / Вт	140 лм / Вт
Световой поток светильника¹	875 лм	910 лм	945 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера
* SST - Stainless Steel (нержавеющая сталь)

Технические характеристики

Сеть питания

Мощность светильника	5 Вт
Напряжение питания переменного тока	90 — 264 В
Частота	45 — 65 Гц
Оснащение светильника для подключения внешнего питания	Распределительная коробка с клеммной колодкой

Параметры блока питания

Коэффициент полезного действия драйвера	до 82%
Коэффициент мощности драйвера	до 0,97
Коэффициент пульсаций светового потока	< 1 %
Наличие гальванической развязки от питающей сети	есть
Защита от короткого замыкания с функцией автовосстановления	есть
Защита от холостого хода с функцией автовосстановления	есть
Доступные протоколы управления¹	1-10, DALI, PLC

¹Опционально: уточняется в артикуле

Допустимые условия внешней среды

Температура эксплуатации	-40°С … +45°С
Вид климатического исполнения	УХЛ 1
Класс защиты от поражения электрическим током	1 класс
Степень защиты корпуса светильника¹	IP66
Коммутационная коробка в комплекте²	Есть, IP65

¹ без учета коммутационной коробки
² опционально может быть установлен IP68 соединитель

Оптические параметры

Материал оптики	ПММА (полиметилметакрилат)
Цветовая температура¹	3000 — 5000 K
Светоотдача светильника²	130 — 140 лм/Вт
Световой поток светильника²	650 — 700 лм
Угол половинной яркости	140°, 140°х60°
Тип диаграммы светового распределения	Ш, Специальная
Индекс цветопередачи	CRI > 80
Срок 20% деградации светодиодов	80 000 ч

¹ Опционально доступно 2200K и 6500K
² Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Масса и материал светильника

Масса¹	5 кг
Способ крепления	на фланец
Материал теплоотводящего радиатора	алюминий АМг6
Материал корпуса светильника	Сталь с полимерным порошковым покрытием или нержавеющая сталь
