LV-CROSS

Свет на все четыре стороны

Светильники серии LV-CROSS используются как элементы локальной уличной подсветки: задают объем пространства, выполняют навигационную функцию, акцентируют внимание на зонах отдыха и элементах благоустройства. Мощность варьируется от 5 до 7 Вт. Акриловые линзы формируют пучок света таким образом, что пятно засветки становится максимально ярким и широким. Вдохновленный немецким дизайном, LV-CROSS не только выигрышно и современно смотрится, но и дает красивое пятно засветки.

Временно недоступенСвет для города
Lv bollard 4side
Lv cross
Jk match point novost08
Img 0682
Jk match point novost09

Вариативность

Стандартный цвет

Thumb bezymyannyy 7040

RAL 7040 (серое окно)

Thumb seryy

RAL 7021 (чёрно-серый)

Thumb chernyy

RAL 9005 (чёрный янтарь)

+Покрасим светильник в любой цвет из палитры RAL Classic

Временно недоступенМодели серии LV-CROSS

Весь каталог
вид
название
размер
масса
мощность
световой поток
Lv cross novyy
LV-CROSS x4 HE
Высота 1000 мм
10 кг
7 Вт
875 — 945 лм

 LV-CROSS x4 VHE
Потребляемая мощность 7 Вт
Температура эксплуатации -40°С … +45°С
Цветовая температура 3000 К 4000 К 5000 К
Светоотдача светильника1 125 лм / Вт 130 лм / Вт 135 лм / Вт
Световой поток светильника1 875 лм
 910 лм 945 лм

Файлы для скачиванияЧертеж

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Lv cross novyy
LV-CROSS x4 VHE
Высота 1000 мм
10 кг
5 Вт
650 — 700 лм

 LV-CROSS x4 VHE
Потребляемая мощность 5 Вт
Температура эксплуатации -40°С … +45°С
Цветовая температура 3000 К 4000 К 5000 К
Светоотдача светильника1 130 лм / Вт 135 лм / Вт 140 лм / Вт
Световой поток светильника1 650 лм
 670 лм 700 лм

Файлы для скачиванияФотоЧертеж

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Технические характеристики

Сеть питания
Мощность светильника 5 Вт
Напряжение питания переменного тока 90 — 264 В
Частота 45 — 65 Гц
Параметры блока питания
Коэффициент полезного действия драйвера до 82%
Коэффициент мощности драйвера до 0,97
Коэффициент пульсаций светового потока < 1 %
Ток питания светодиода 350 мА
Наличие гальванической развязки от питающей сети есть
Защита от короткого замыкания с функцией автовосстановления есть
Защита от холостого хода с функцией автовосстановления есть
Доступные протоколы управления1 1-10, DALI, PLC

1 Опционально: уточняется в артикуле

Допустимые условия внешней среды
Температура эксплуатации -40°С … +45°С
Вид климатического исполнения УХЛ 1
Класс защиты от поражения электрическим током 1 класс
Степень защиты корпуса светильника1 IP66
Коммутационная коробка в комплекте2 Есть, IP65

1 без учета коммутационной коробки
2 опционально может быть установлен IP68 соединитель

Оптические параметры
Материал оптикиПММА (полиметилметакрилат)
Цветовая температура1 3000 — 5000 K
Светоотдача светильника2 130 — 140 лм/Вт
Световой поток светильника2 650 — 700 лм
Угол половинной яркости 140°

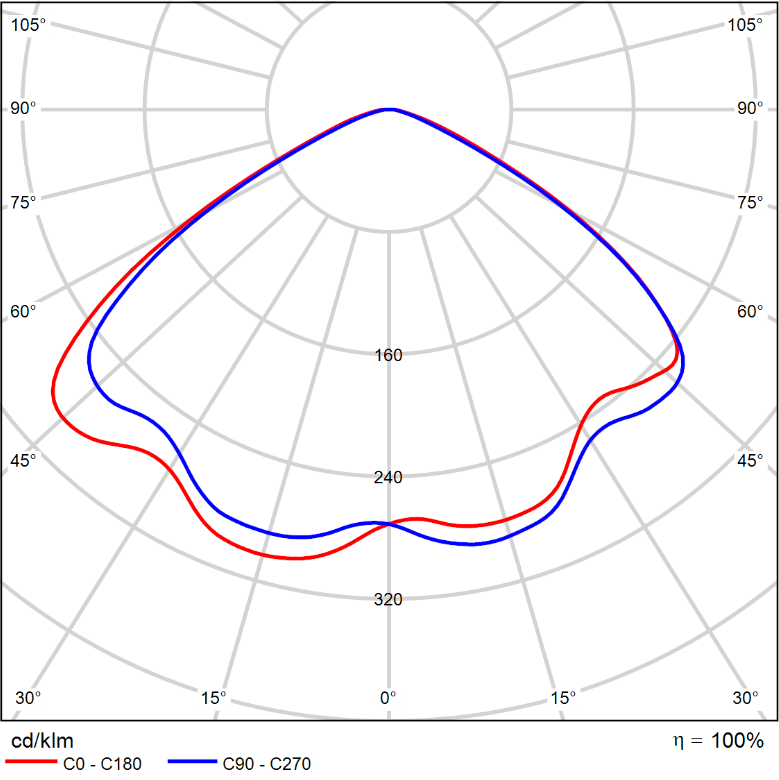

Тип диаграммы светового распределения Ш
Индекс цветопередачи CRI > 80
Срок 20% деградации светодиодов 80 000 ч

1 Опционально доступно 2200K и 6500K
2 Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Масса и материал светильника
Масса1 10 кг
Способ крепления на фланец
Материал теплоотводящего радиатора алюминий АМг6
Материал корпуса светильника сталь с полимерным порошковым покрытием

1 С учетом базового крепления

Габаритные параметры
Фланец
Габариты160х160 мм
Межосевое расстояние85 мм
Опора
Высота1000 мм
Длина между опорами 110 мм
Ширина ножки 25 мм
Световой модуль
Высота110 мм
Длина110 мм
Ширина110 мм
