LV-MAST

Уличный светильник для городских пространств

LV-MAST – это современный, стильный и функциональный светильник, который подходит для освещения городских дорог, улиц и других общественных пространств. Корпус выполнен из алюминия, что обеспечивает надёжную защиту от внешних воздействий и стабильную работу в любых погодных условиях. Выбор одной из шести видов оптики помогает решать различные задачи освещения. Возможность покраски светильника в любой цвет по палитре RAL Classic делает прибор уместным и эстетичным в общественных пространствах.

Свет для города
Lv city g2 round 2x12
Moschnost

Мощность 14 — 110 Вт

Zaschita

Защита светильника от внешней среды — IP65

Set

Сеть питания 230 В

Temperatura euspluatatsii

Диапазон рабочих температур: от -40°С до +45°С

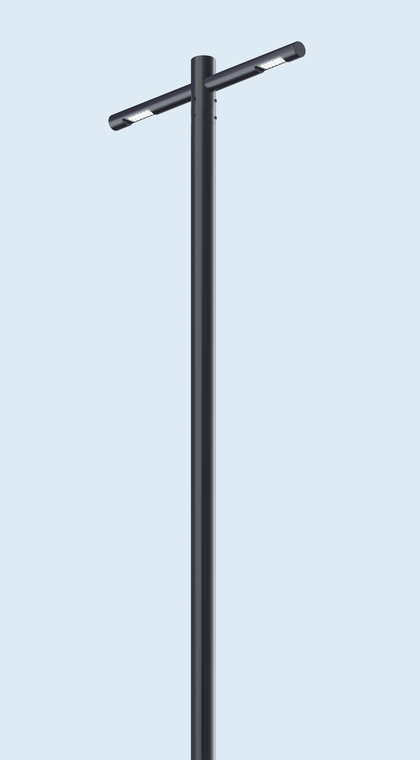

Lv mast 2x12

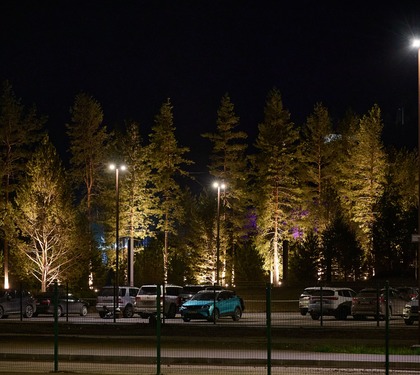

Kra 0807

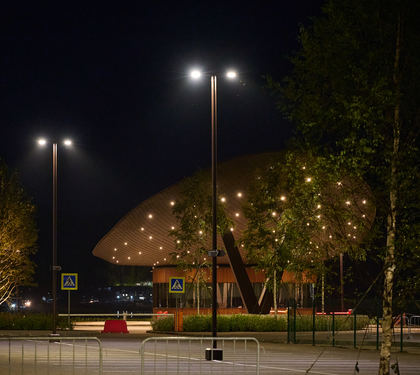

Kra 0796

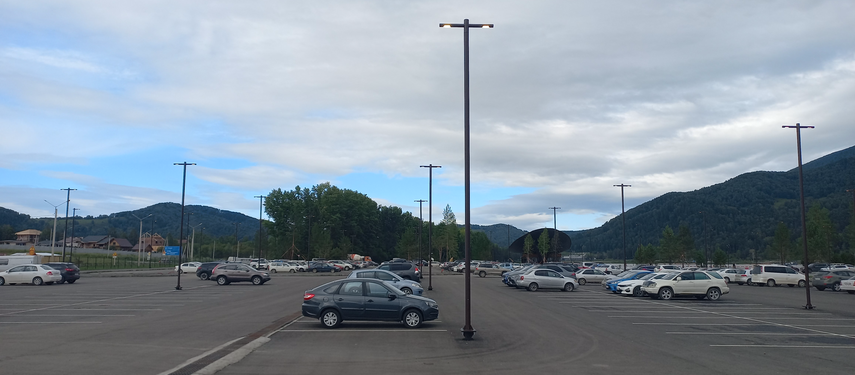

1

Вариативность

Варианты исполнения LV-MAST

Thumb lv city g2 round x12 krupn.

х12

Thumb lv city g2 round 2x12 krupn.

2х12

Thumb lv city g2 round x24 krupn.

х24

Thumb lv city g2 round 2x24 krupn.

2х24

+Уточняйте возможность изменять расположение световых модулей у наших менеджеров

КСС LV-MAST

Thumb lv mast st 4b

ST-4B

Thumb lv mast st 0010kh

ST-0010KH

Thumb lv mast st 5010kh

ST-5010KH

Thumb lv mast st 5011kh

ST-5011KH

Thumb lv mast st m135x55dk

ST-M135x55DK

Thumb lv mast st m145x70dk

ST-M145x70DK

+Поможем подобрать оптику для вашего проекта

Стандартный цвет

Thumb bezymyannyy 7040

RAL 7040 (серое окно)

Thumb seryy

RAL 7021 (чёрно-серый)

Thumb chernyy

RAL 9005 (чёрный янтарь)

+Покрасим светильник в любой цвет из палитры RAL Classic

Цветовая температура

Thumb temperature warm

3000 К

Thumb temperatura 4000 k

4000 К

Thumb temp 5000 k

5000 К

+Установим диоды с любой ЦТ под ваш проект

Модели серии LV-MAST

Весь каталог
вид
название
размер
масса
мощность
световой поток
Lv city g2 round x12 blizk
LV-MAST х12 HE
921х120х366 мм
4,8 кг
28 Вт
3220 - 3500 лм

LV-MAST x12 HE
Потребляемая мощность28 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1115 лм / Вт120 лм / Вт125 лм / Вт
Световой поток светильника13 220 лм
3 360 лм3 500 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера


Lv city g2 round 2x12 blizk
LV-MAST 2х12 HE
1469х120х366 мм
6,8 кг
55 Вт
6 435 — 6 985 лм

LV-MAST 2x12 HE
Потребляемая мощность55 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1117 лм / Вт122 лм / Вт127 лм / Вт
Световой поток светильника16 435 лм
6 710 лм6 985 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Lv city g2 round x24 blizk
LV-MAST х24 HE
1069х120х366 мм
5,1 кг
55 Вт
6 435 - 6 985 лм

LV-MAST x24 HE
Потребляемая мощность55 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1117 лм / Вт122 лм / Вт127 лм / Вт
Световой поток светильника16 435 лм
6 710 лм6 985 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Lv city g2 round 2x24 blizk
LV-MAST 2х24 HE
1819х120х366 мм
7,2 кг
110 Вт
12 870 - 13 970 лм

LV-MAST 2x24 HE
Потребляемая мощность110 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1117 лм / Вт122 лм / Вт127 лм / Вт
Световой поток светильника112 870 лм
13 420 лм13 970 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Lv mast x12 blizk
LV-MAST х12 VHE
921х120х366 мм
4,8 кг
14 Вт
1820-1960 лм

LV-MAST x12 VHE
Потребляемая мощность14 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1130 лм / Вт135 лм / Вт140 лм / Вт
Световой поток светильника11820 лм
1890 лм1960 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

2 В зависимости от выбранной модификации

Lv mast 2x12 blizk
LV-MAST 2х12 VHE
1469х120х366 мм
6,8 кг
28 Вт
3640 — 3920 лм

LV-MAST 2x12 VHE
Потребляемая мощность28 Вт
Температура эксплуатации-40°С … +45°С
Цветовая температура3000 К4000 К5000 К
Светоотдача светильника1130 лм / Вт135 лм / Вт140 лм / Вт
Световой поток светильника13640 лм
3780 лм3920 лм

1 CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Технические характеристики

Сеть питания
Мощность светильникаот 14 Вт до 84 Вт
Напряжение питания переменного тока176 — 264 В
Предельное напряжение питания переменного тока150 — 280 В
Частота45 — 65 Гц
Оснащение светильника для подключения внешнего питанияГерметичный разъём
Параметры блока питания
Коэффициент полезного действия драйверадо 92%
Коэффициент мощности драйверадо 0,98
Коэффициент пульсаций светового потока< 1 %
Наличие гальванической развязки от питающей сетиесть
Защита от короткого замыкания с функцией автовосстановленияесть
Защита от холостого хода с функцией автовосстановленияесть
Термозащита с функцией автовосстановленияесть
Защита от перенапряжения сети с функцией автовосстановленияесть
Грозозащитаесть
Защита от 380В с функцией автовосстановленияесть
Доступные протоколы управления11-10, DALI, PLC

1 Опционально: уточняйте у менеджеров

Допустимые условия внешней среды
Температура эксплуатации-40°С … +45°С
Вид климатического исполненияУХЛ 1
Класс защиты от поражения электрическим током1 класс
Степень защиты корпуса светильникаIP65
Оптические параметры
Материал оптикиПММА (полиметилметакрилат)
Цветовая температура13000 — 4000 K
Светоотдача светильника2115 — 125 лм/Вт
Световой поток светильника26 320 — 13 860 лм
Угол половинной яркости15°, 30°, 60°, 90°, 140°, 140°х60°
Тип диаграммы светового распределенияК, Г, Д, Л, Ш, Специальная
Индекс цветопередачиCRI > 80
Срок 20% деградации светодиодов80 000 ч

1 Вариативность цветовой температуры от 2500 до 6000К
2 Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Масса и материал светильника
Масса5 - 8 кг
Габаритные размерысм. таблицу модификаций
Способ крепленияна опору до Ø68
Материал теплоотводящего радиатораэкструдированный анодированный алюминий АД31
Материал корпуса светильникаалюминий
Габаритные размеры
Габаритные размерысм. таблицу модификаций
