LV-BELL

Кастомный запрос, ставший серийным светильником

Консольный светильник LV-BELL создан для реального проекта вместе с известным архитектурным бюро. Плавный корпус из литого алюминия, скрытая коммутация, лёгкая юстировка. Утопленная оптика ограничивает слепимость. Устанавливается на опоры любой высоты. Доступны разные типы кронштейнов под конкретный сценарий, отдельное решение — LV-K-MULTIHEAD: для установки нескольких светильников на одной опоре. Покрывает задачи от акцентной подсветки до функционального освещения улиц и площадей: две линейки линз и широкий набор КСС дают светодизайнеру свободу в построении сценариев. NEMA-разъём для датчиков и управления, покраска в любой цвет по RAL. Светильник интегрируется в парки, дворы и набережные, не перетягивая внимание на себя.

Свет для города

Мощность 10-40 Вт

Защита светильника от внешней среды — IP66

Сеть питания 230 В

Диапазон рабочих температур: от -40°С до +45°С

Возможность управления DALI, 1-10, PLC, NEMA

Вариативность

Особенности LV-BELL

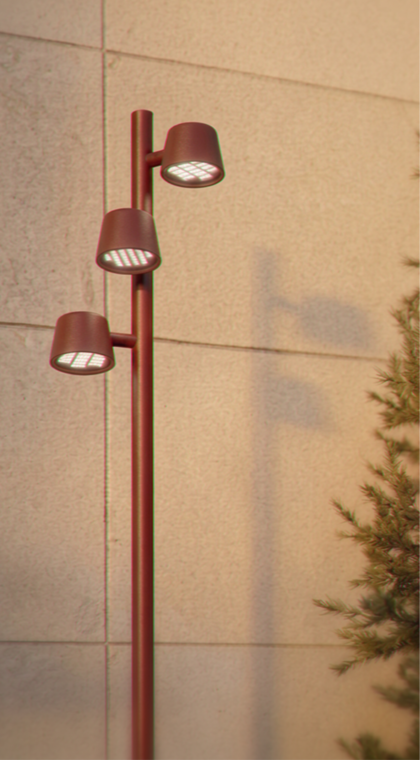

Кронштейн LV-K-MULTIHEAD для освещения разных зон

NEMA-разъём для протокола управления

Угол наклона и точная юстировка

+Универсальный инструмент освещения

Цвет корпуса

Подберём цвет под ваш проект

+Покрасим в любой цвет по палитре RAL Classic

КСС LV-BELL x42

ST-2M

ST-3M

ST-4

ST-4KH

+Поможем подобрать оптику для вашего проекта

КСС LV-BELL x36

S15KH

MF30KH

WF45KH

WF60KH

E40x15KH

+Поможем подобрать оптику для вашего проекта

Модели серии LV-BELL

Весь каталог

вид

название

размер

масса

мощность

световой поток

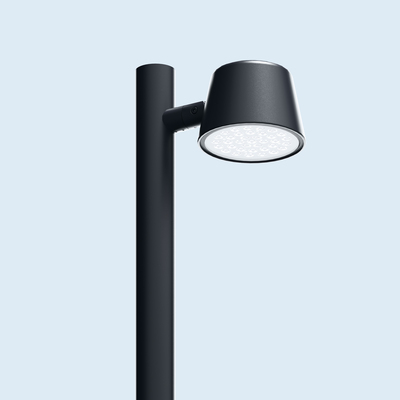

LV-BELL x36 10 Вт

150х218х298 мм

5 кг

10 Вт

1030 — 1095 лм

	LV-BELL x36
Потребляемая мощность	10 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	103 лм / Вт	103 лм / Вт	110 лм / Вт	110 лм / Вт
Световой поток светильника¹	1030 лм	1030 лм	1095 лм	1095 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 20 Вт

150х218х298 мм

5 кг

20 Вт

1965 — 2080 лм

	LV-BELL x36
Потребляемая мощность	20 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	98 лм / Вт	98 лм / Вт	104 лм / Вт	104 лм / Вт
Световой поток светильника¹	1965 лм	1965 лм	2080 лм	2080 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 30 Вт

150х218х298 мм

5 кг

30 Вт

2875 — 3045 лм

	LV-BELL x36
Потребляемая мощность	30 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	96 лм / Вт	96 лм / Вт	102 лм / Вт	102 лм / Вт
Световой поток светильника¹	2875 лм	2875 лм	3045 лм	3045 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 40 Вт

150х218х298 мм

5 кг

40 Вт

3650 — 3870 лм

	LV-BELL x36
Потребляемая мощность	40 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	91 лм / Вт	91 лм / Вт	97 лм / Вт	97 лм / Вт
Световой поток светильника¹	3650 лм	3650 лм	3870 лм	3870 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

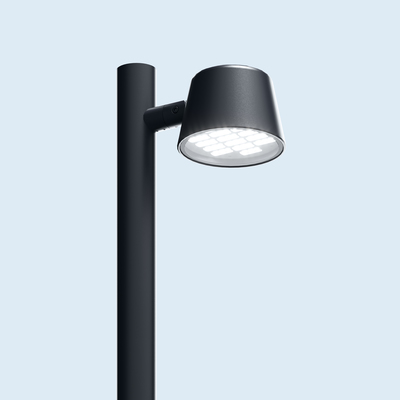

LV-BELL x42 10 Вт

150х218х298 мм

5 кг

10 Вт

1415 — 1610 лм

	LV-BELL x42
Потребляемая мощность	10 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	142 лм / Вт	152 лм / Вт	161 лм / Вт	161 лм / Вт
Световой поток светильника¹	1415 лм	1520 лм	1610 лм	1610 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 20 Вт

150х218х298 мм

5 кг

20 Вт

2810 — 3200 лм

	LV-BELL x42
Потребляемая мощность	20 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	141 лм / Вт	151 лм / Вт	160 лм / Вт	160 лм / Вт
Световой поток светильника¹	2810 лм	3020 лм	3200 лм	3200 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 30 Вт

150х218х298 мм

5 кг

30 Вт

4130 — 4705 лм

	LV-BELL x42
Потребляемая мощность	30 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	138 лм / Вт	148 лм / Вт	157 лм / Вт	157 лм / Вт
Световой поток светильника¹	4130 лм	4440 лм	4705 лм	4705 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 40 Вт

150х218х298 мм

5 кг

40 Вт

5395 — 6150 лм

	LV-BELL x42
Потребляемая мощность	40 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	135 лм / Вт	145 лм / Вт	154 лм / Вт	154 лм / Вт
Световой поток светильника¹	5395 лм	5800 лм	6150 лм	6150 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

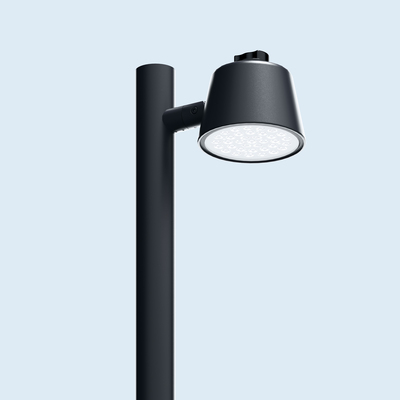

LV-BELL x36 NEMA 10 Вт

150х218х343 мм

5,2 кг

10 Вт

1030 — 1095 лм

	LV-BELL x36 NEMA
Потребляемая мощность	10 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	103 лм / Вт	103 лм / Вт	110 лм / Вт	110 лм / Вт
Световой поток светильника¹	1030 лм	1030 лм	1095 лм	1095 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 NEMA 20 Вт

150х218х343 мм

5,2 кг

20 Вт

1965 — 2080 лм

	LV-BELL x36 NEMA
Потребляемая мощность	20 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	98 лм / Вт	98 лм / Вт	104 лм / Вт	104 лм / Вт
Световой поток светильника¹	1965 лм	1965 лм	2080 лм	2080 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 NEMA 30 Вт

150х218х343 мм

5,2 кг

30 Вт

2875 — 3045 лм

	LV-BELL x36 NEMA
Потребляемая мощность	30 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	96 лм / Вт	96 лм / Вт	102 лм / Вт	102 лм / Вт
Световой поток светильника¹	2875 лм	2875 лм	3045 лм	3045 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x36 NEMA 40 Вт

150х218х343 мм

5,2 кг

40 Вт

3650 — 3870 лм

	LV-BELL x36 NEMA
Потребляемая мощность	40 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	91 лм / Вт	91 лм / Вт	97 лм / Вт	97 лм / Вт
Световой поток светильника¹	3650 лм	3650 лм	3870 лм	3870 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 NEMA 10 Вт

150х218х343 мм

5,2 кг

10 Вт

1415 — 1610 лм

	LV-BELL x42 NEMA
Потребляемая мощность	10 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	142 лм / Вт	152 лм / Вт	161 лм / Вт	161 лм / Вт
Световой поток светильника¹	1415 лм	1520 лм	1610 лм	1610 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 NEMA 20 Вт

150х218х343 мм

5,2 кг

20 Вт

2810 — 3200 лм

	LV-BELL x42 NEMA
Потребляемая мощность	20 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	141 лм / Вт	151 лм / Вт	160 лм / Вт	160 лм / Вт
Световой поток светильника¹	2810 лм	3020 лм	3200 лм	3200 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 NEMA 30 Вт

150х218х343 мм

5,2 кг

30 Вт

4130 — 4705 лм

	LV-BELL x42 NEMA
Потребляемая мощность	30 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	138 лм / Вт	148 лм / Вт	157 лм / Вт	157 лм / Вт
Световой поток светильника¹	4130 лм	4440 лм	4705 лм	4705 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

LV-BELL x42 NEMA 40 Вт

150х218х343 мм

5,2 кг

40 Вт

5395 — 6150 лм

	LV-BELL x42 NEMA
Потребляемая мощность	40 Вт
Температура эксплуатации	-40°С … +45°С
Цветовая температура	2700 К	3000 К	4000 К	5000 К
Светоотдача светильника¹	135 лм / Вт	145 лм / Вт	154 лм / Вт	154 лм / Вт
Световой поток светильника¹	5395 лм	5800 лм	6150 лм	6150 лм

¹ CRI > 80, Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Технические характеристики

Сеть питания

Мощность светильника	10 — 40 Вт
Напряжение питания переменного тока	176 — 264 В
Предельное напряжение питания переменного тока	150 — 280 В
Частота	45 — 65 Гц
Оснащение светильника для подключения внешнего питания	Герметичный разъём

Параметры блока питания

Коэффициент полезного действия драйвера	до 85%
Коэффициент мощности драйвера	до 0,98
Коэффициент пульсаций светового потока	< 1 %
Наличие гальванической развязки от питающей сети	есть
Защита от короткого замыкания с функцией автовосстановления	есть
Защита от холостого хода с функцией автовосстановления	есть
Доступные протоколы управления¹	1-10, DALI, PLC, NEMA

¹ Опционально: уточняется в артикуле

Допустимые условия внешней среды

Температура эксплуатации	-40°С … +45°С
Вид климатического исполнения	УХЛ 1
Класс защиты от поражения электрическим током	1 класс
Степень защиты корпуса светильника¹	IP66

¹ без учета коммутационной коробки

Оптические параметры

Материал оптики	Полиметилметакрилат / поликарбонат
Материал рассеивателя	Стекло
Цветовая температура¹	2700 — 5000 K
Светоотдача светильника²	90 — 160 лм/Вт
Световой поток светильника²	1030 — 6150 лм
Индекс цветопередачи	CRI > 80
Срок 20% деградации светодиодов	80 000 ч

¹ Опционально доступно 2200K и 6500K
² Ta = 25°С, с учетом вторичной оптики и КПД драйвера

Масса и материал светильника

Масса светильника¹	5 кг
Способ крепления	зависит от кронштейнов
Материал теплоотводящего радиатора	экструдированный алюминий АД31
Материал корпуса светильника	литье алюминия под высоким давлением

¹ С учетом базового крепления
